溫州科姆匹特流體控制技術有限公司生產的三通氣動調節閥具有額定流量系數大、可調比大、密封效果好、調節性能靈敏、體積、可豎臥安裝等優點。廣泛適用于石油、化工、電力、冶金等工業企業。

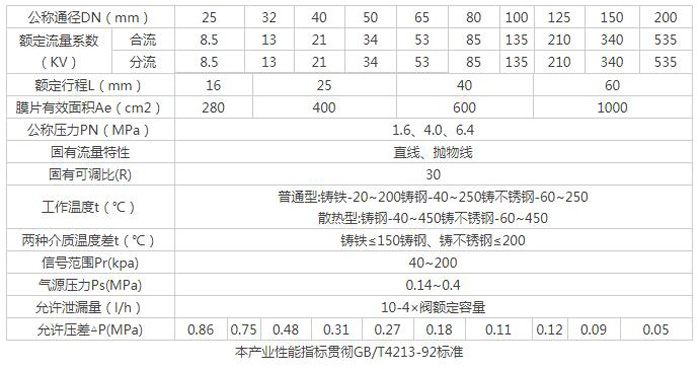

技術參數

零件材料

閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊

波紋膜片：丁晴橡膠夾增強滌綸織物

填料：聚四氟乙烯，柔性石墨

膜蓋：A3

彈簧：60SiMn

閥桿、推桿：2Cr13、1Cr18Ni9Ti

襯套：2Cr13

軟密封閥芯：增強聚四氟乙烯

墊片：橡膠石棉板、10、1Cr18Ni9Ti石棉纏繞墊片

型號說明

工作原理

氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控制信號壓力的大小產生相應的推力，推動調節機構動作。閥體是氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。

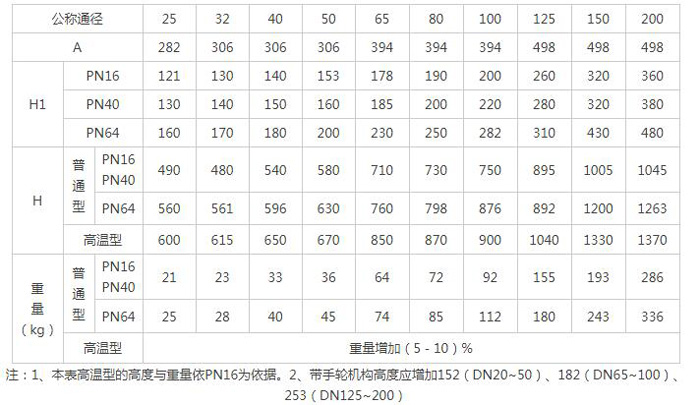

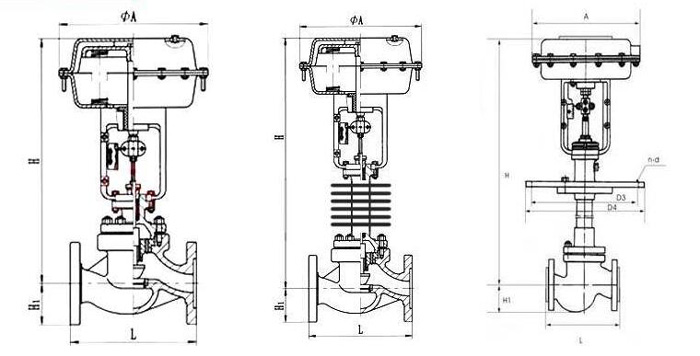

結構尺寸
