自力式壓力調節閥調節方法

作者:超級小葵  來源:www.cdlzh.com  更新時間:2020-05-26 18:12:37  點擊次數:

  自力式壓力調節閥調節方法

  自力式調節閥是一種無需外來能源,依靠被測介質自身壓力或溫度或流量變化,按預先設定值,進行自動調節的控制裝置,是一種節能型儀表。它集控制、執行諸多功能于一身。自成一個獨立的儀表控制系統。集變送器、控制器及執行機構的功能于一體。不同于一般含義上的控制閥。

  自力式調節閥有自力式壓力(微壓)調節閥、自力式(壓差)流量調節閥、自力式溫度調節閥等幾類。自力式壓力調節閥是其家族成員之一,由于它無需外來能源,產品結構簡單,使用方便,維護工作量少等優點,特別適用于城市供熱、供曖及沒有供電、供氣又需控制的場合。

  自力式壓力調節閥的組成

  自力式壓力調節閥是自成一體的壓力控制器閥門。一般來講,介質壓力隨著介質流量的變化而變化。當介質流量發生變化時,為保證壓力恒定,則需要自力式調節閥來控制。

  自力式壓力調節閥由三大組成元素構成,分別為:

  1.限流元素:閥門等;

  2.測量元素:壓力表,閥膜,活塞等;

  3.荷載元素:彈簧,重物,人力等。

  自力式壓力調節閥的分類

  1.按閥后、閥前控制分為:自力式閥后(減壓)控制閥、自力式閥前(泄壓)控制閥。

  2.按是否帶指揮器分為:

  a.直接作用型自力式調節閥

  直接作用式調壓閥就是通過介質本身直接控制閥門,達到調壓的作用。直接作用式調壓閥有閥后取壓形式與閥前取壓形式。

  閥后取壓,保持閥后的壓力在設定范圍內,達到閥后減壓的功效。

  閥前取壓,保持閥前的壓力在設定范圍內,達到閥前泄壓的功效。

  b.指揮器操作型自力式調節閥

  指揮器操作型調節閥是通過兩個閥門之間的相互控制,來達到自動調壓的作用。

  工作原理

  1.自力式閥后壓力調節的工作原理(見下圖)

  閥前壓力P?經過閥芯、閥座的節流后,變?yōu)殚y后壓力P?。P?經過管線輸入上膜室內作用在頂盤上,產生的作用力與彈簧的反作用力相平衡,決定了閥芯、閥座的相對位置,控制閥后壓力。當P?增加時,P?作用在頂盤上的作用力也隨之增加。此時,頂盤上的作用力大于彈簧的反作用力,使閥芯關向閥座的位置。這時,閥芯與閥座之間的流通面積減少,流阻變大,P?降低,直到頂盤上的作用力與彈簧反作用力相平衡為止,從而使P?降為設定值。同理,當P?降低時。作用方向與上述相反,這就是閥后壓力調節的工作原理。

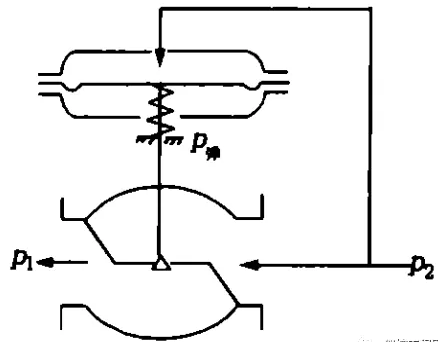

  2.自力式閥前壓力調節的工作原理

  自力式壓力調節閥與控制閥的區別

  這兩類產品的區別,主要在于控制閥既需要外界能源(如電源或氣源 )做驅動能,又需要接受外來控制儀表信號才能改變閥內截流件相對位置,從而實現改變流體流量。而自力式壓力調節閥則既不需外來能源,又不需要接受外來控制儀表信號,僅靠被調介質的壓力信號,便可實現壓力調節。

  主要特點

  1.自力式壓力調節閥無需外加能源,能在無電無氣的場合工作,既方便又節約能源。

  2.壓力分段范圍細且互相交叉,調節精度高。

  3.壓力設定值在運行期間可連續設定。

  4.對閥后壓力調節,閥前壓力與閥后壓力之間比為10:1~10:8

  5.橡膠膜片式檢測,執行機構檢測精度高、動作靈敏。

  6.采用壓力平衡機構,使調節閥反應靈敏,控制精確。

  安裝注意事項

  1.取壓點應取在調壓閥適當位置,閥前調壓應大于2倍管道直徑,閥后調壓應大于6倍管道直徑。

  2.自力式閥根據計算通徑可以小于管道直徑,而截止閥、切斷球閥、旁通閥、過濾器則不能小于管道直徑。

  3.為便于現場維修及操作,調壓閥四周應留有適當空間。

  4.當介質為潔凈氣體或液體時,閥前過濾器可不安裝。

  日常維護

  投入運行后,一般維護工作很少,平時只要觀察閥前,閥后壓力示值是否符合工藝所需要求即可。另外,觀察填料函與執行機構是否滲漏,若滲漏應擰緊或更換填料及膜片。
